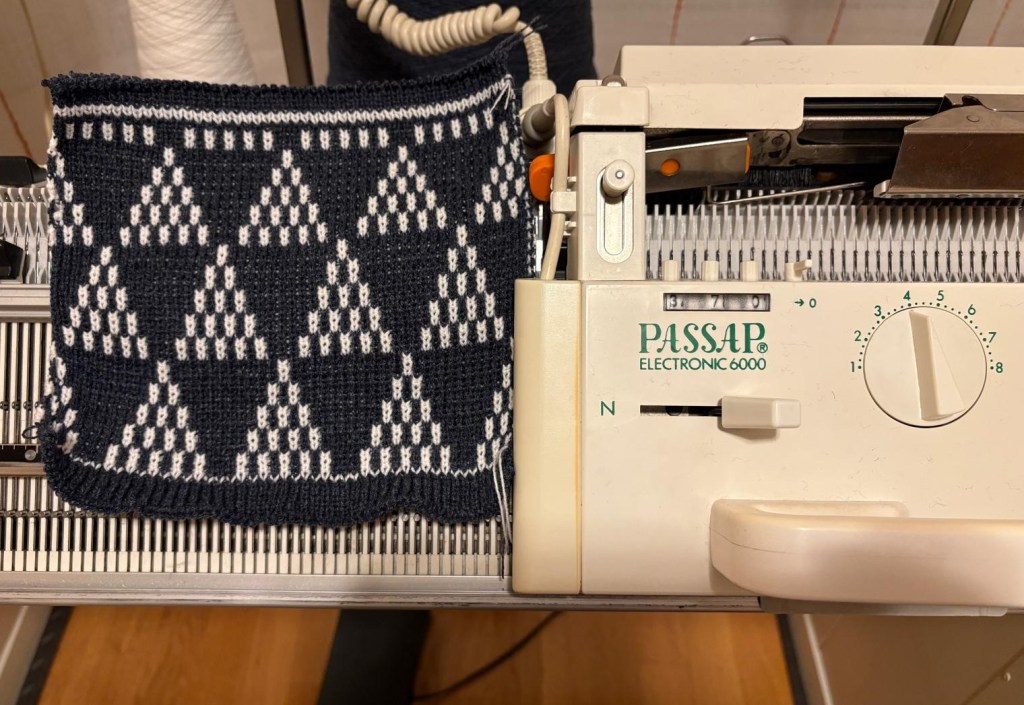

Cómo sustituir la Consola Passap E6000 por una placa de Arduino y el programa Knitty.
How to replace the Passap E6000 Console with an Arduino board and Knitty Software.
ATENCIÓN: No me responsabilizo de los daños que puedas causar a tu tricotosa Passap E6000 y/o a tu ordenador.
WARNING: I accept no liability for any damage you may cause to your Passap E6000 knitting machine and/or your computer.
Si tienes una tricotosa electrónica Passap E6000 y no quieres depender de la Consola o no funciona ya que está averiada, puedes sustituirla por una placa Arduino, no al 100%, pero ya es de una gran ayuda contar con esta solución. Además este proceso deja intacta la propia Consola, es decir, no tienes que manipular su placa base, por lo que en cualquier momento puedes decidir cuál de los dos sistemas usar. Yo estoy replicando el proceso que muestran sus creadores pero también añadiré más información útil para ayudar a otras personas, que como yo, no dominamos la electrónica.
Todo este tutorial lo he seguido con ayuda de las instrucciones y/o vídeos de las páginas web: Hackerspace-bamberg y Visual Passap (en esta última web tienes cuatro video tutoriales que te ayudan a realizar el montaje completo):
https://www.hackerspace-bamberg.de/Passap_pfaff_e6000
https://sites.google.com/view/visual-passap/home?authuser=0
Todo lo que he necesitado para realizar mi propio proyecto:

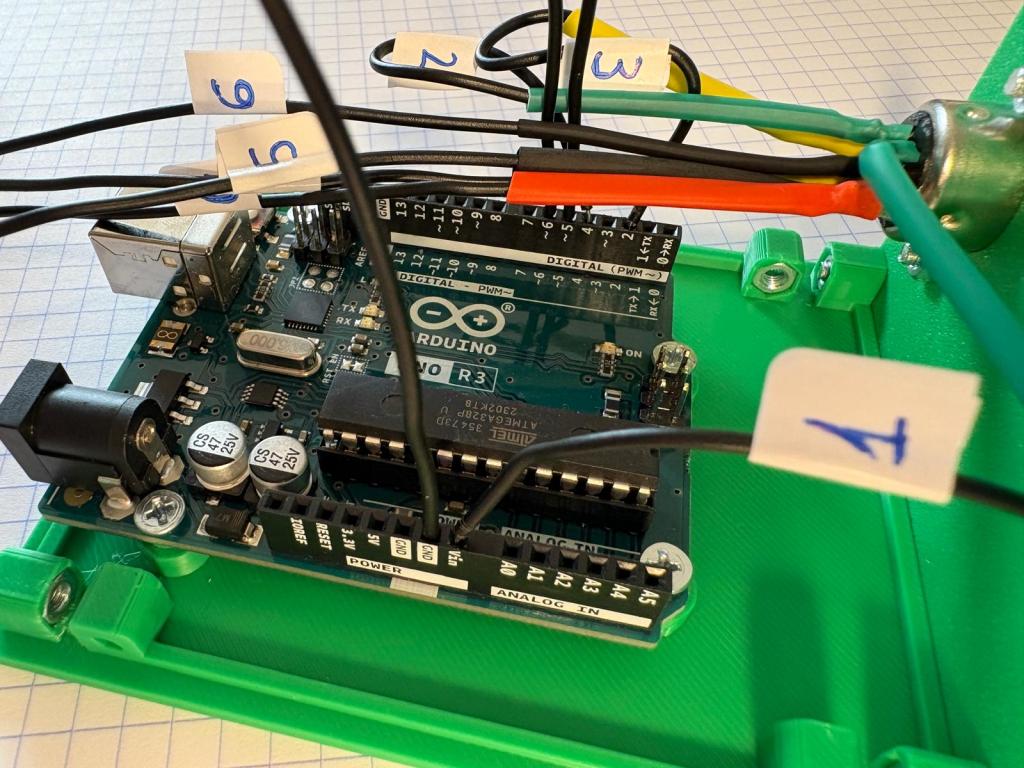

– Una placa Arduino UNO o un clon de la UNO R3 compatible.

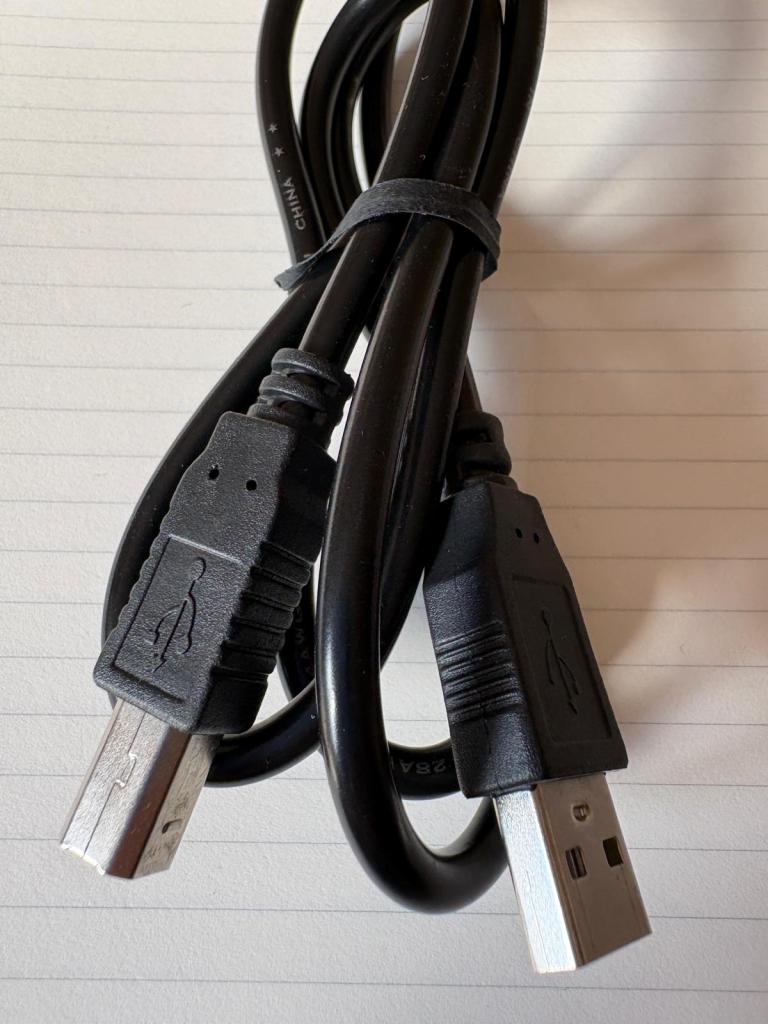

– Un cable USB para «impresora» (de tipo A a tipo B).

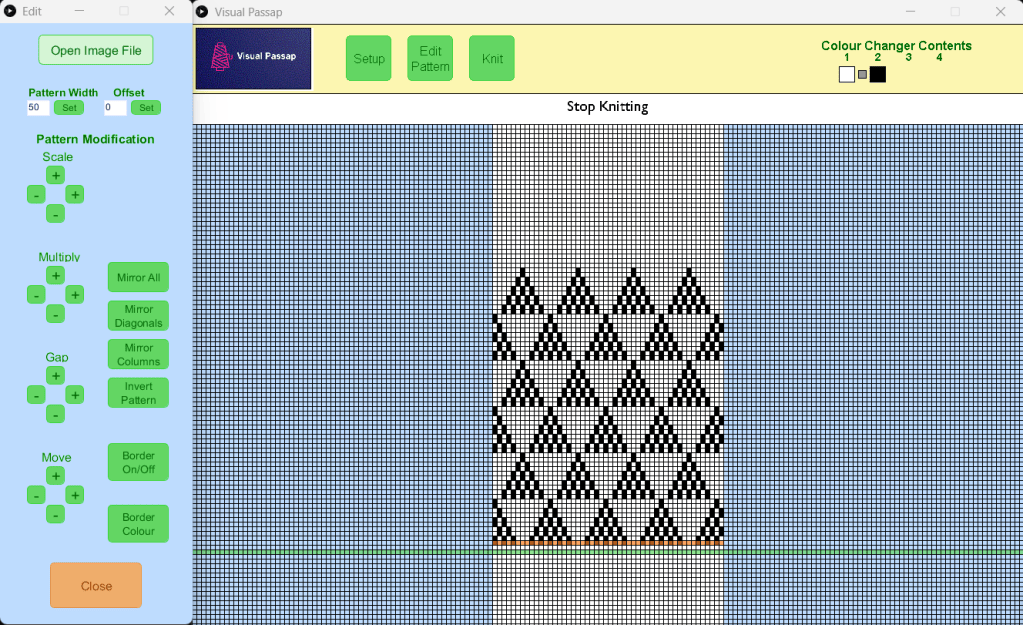

– Una descarga del firmware de Visual Passap.
– Una descarga del software Arduino IDE.

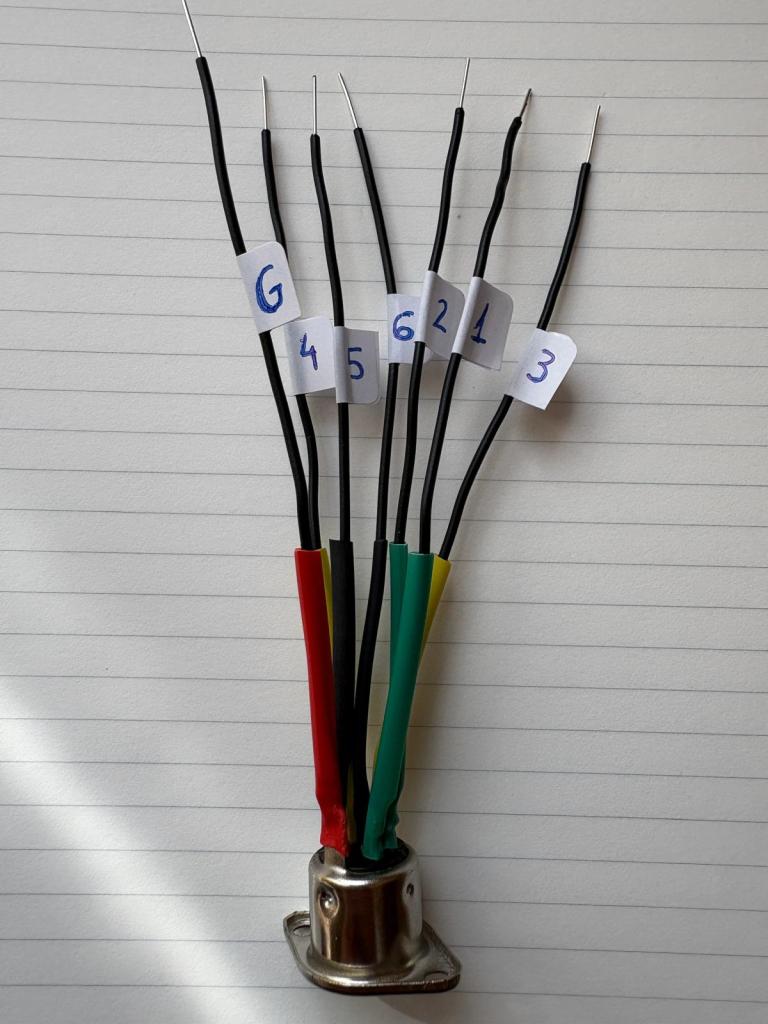

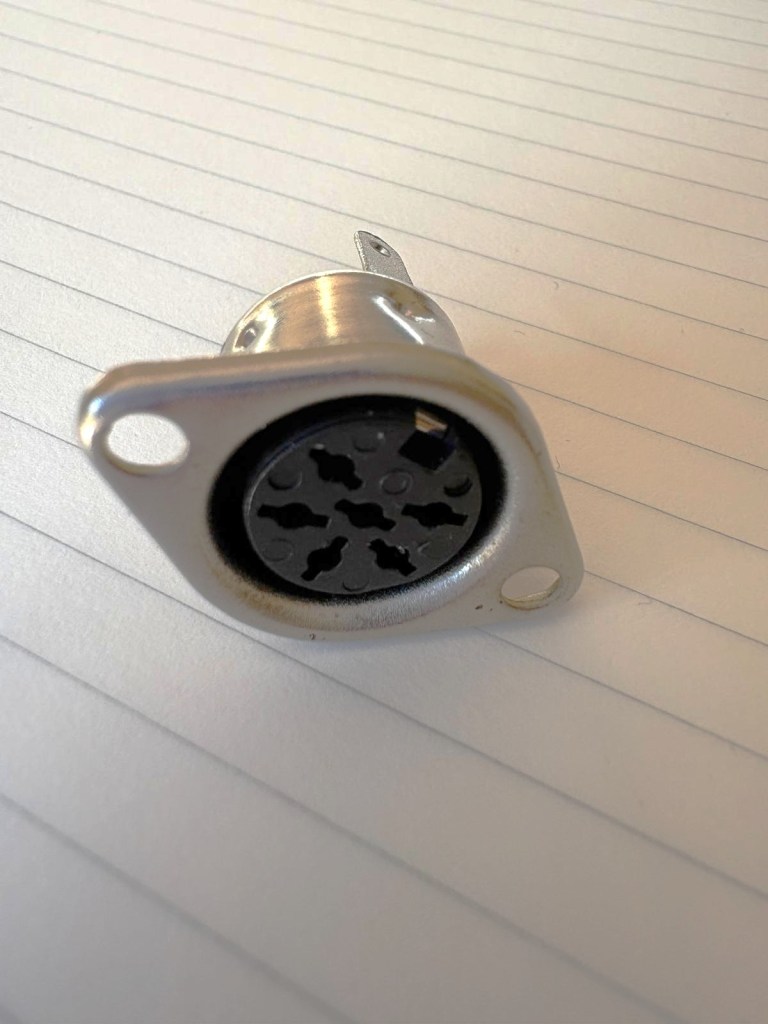

– Un conector DIN hembra de 6 pines (No Mini-DIN).

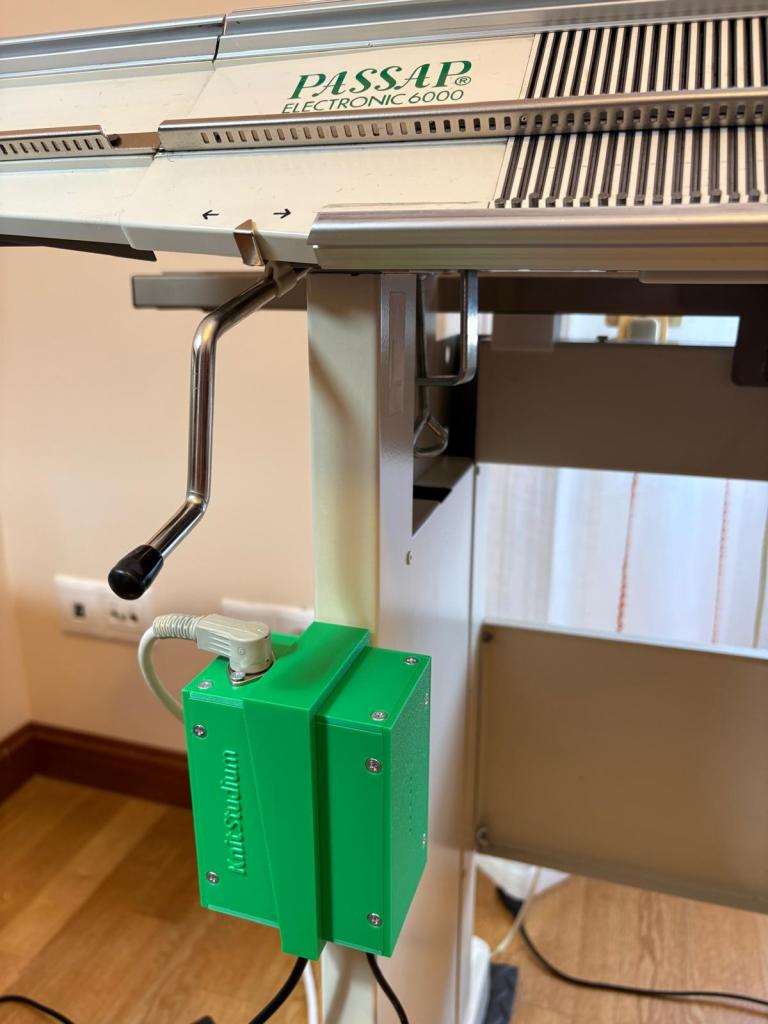

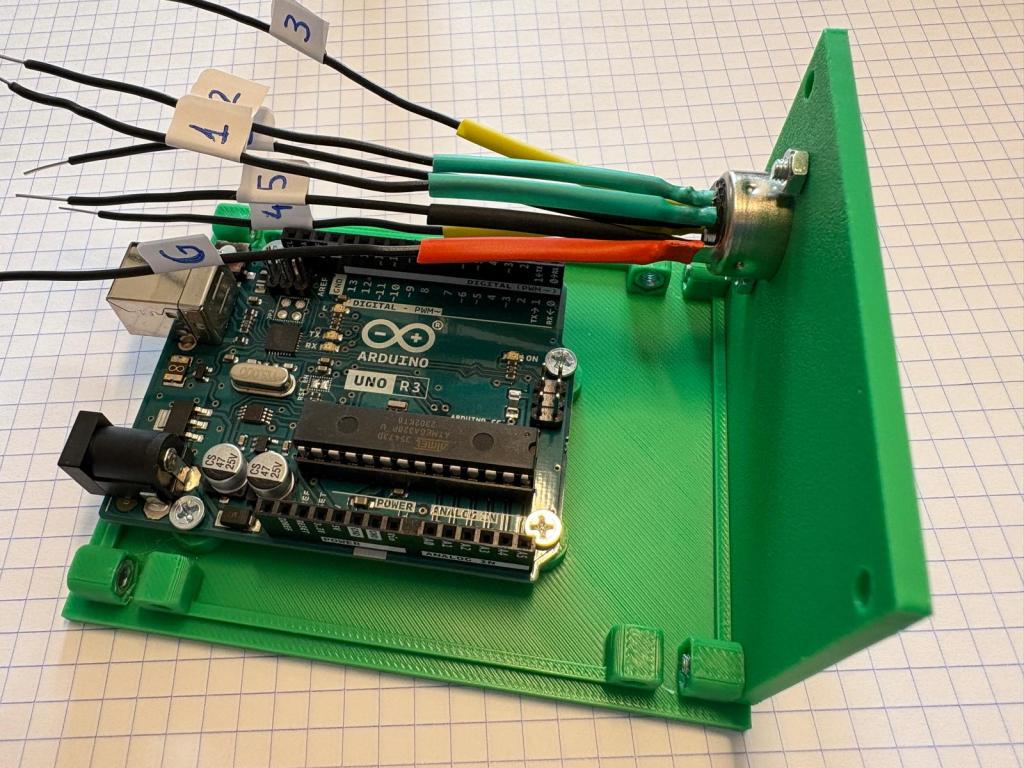

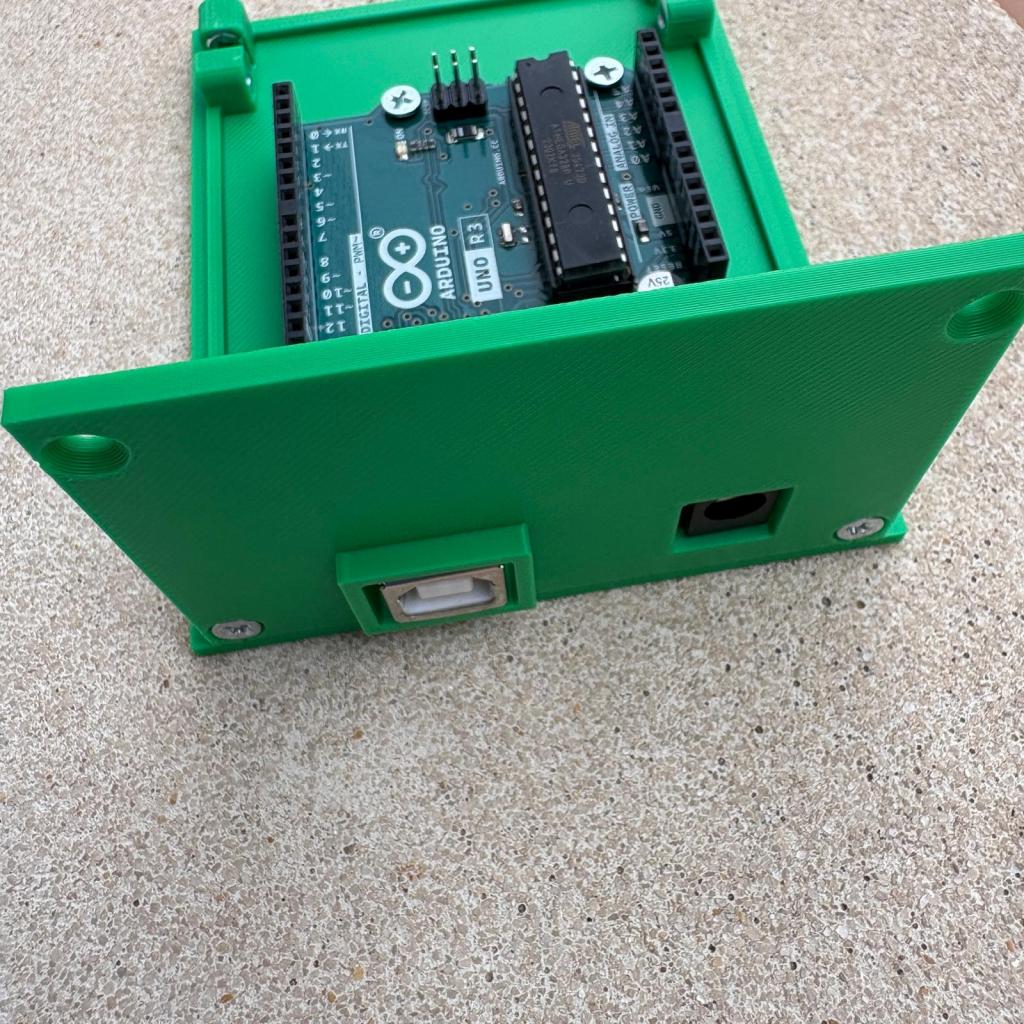

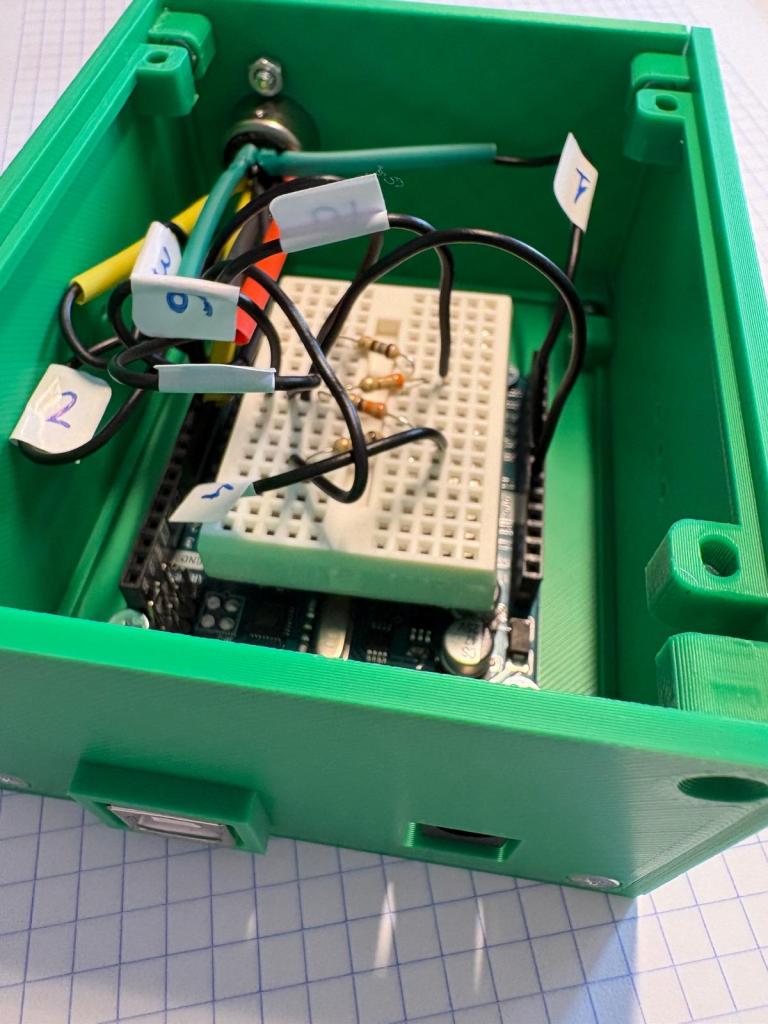

– Una caja para colocar dentro la propia placa Arduino (La podéis comprar aunque yo me descargué esta caja para imprimirla en 3D pero hice unas modificaciones para adaptarla y añadí un soporte para poder sujetarla en la pata de la tricotosa. Comparto los ficheros .STL).

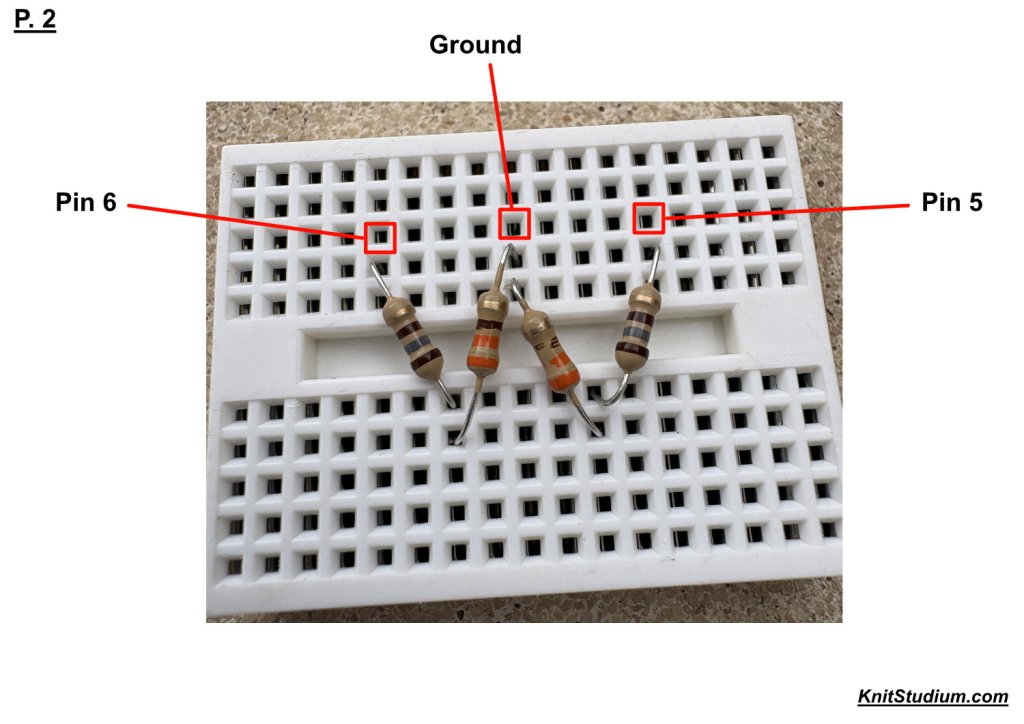

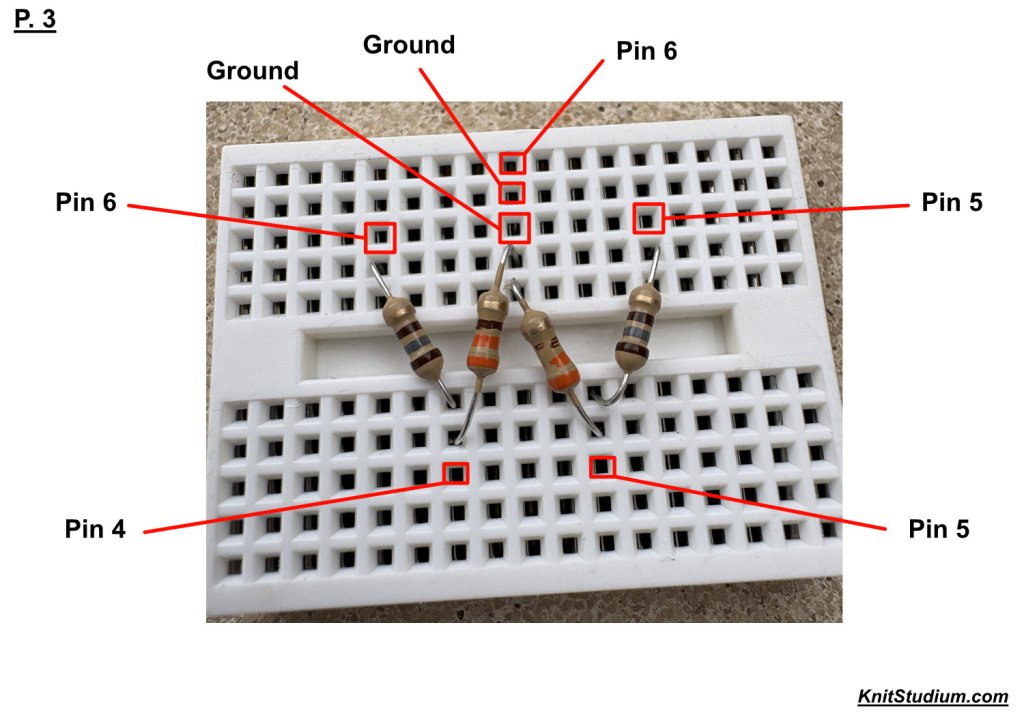

– Una placa de pruebas o prototipado pequeña (Mini breadboard).

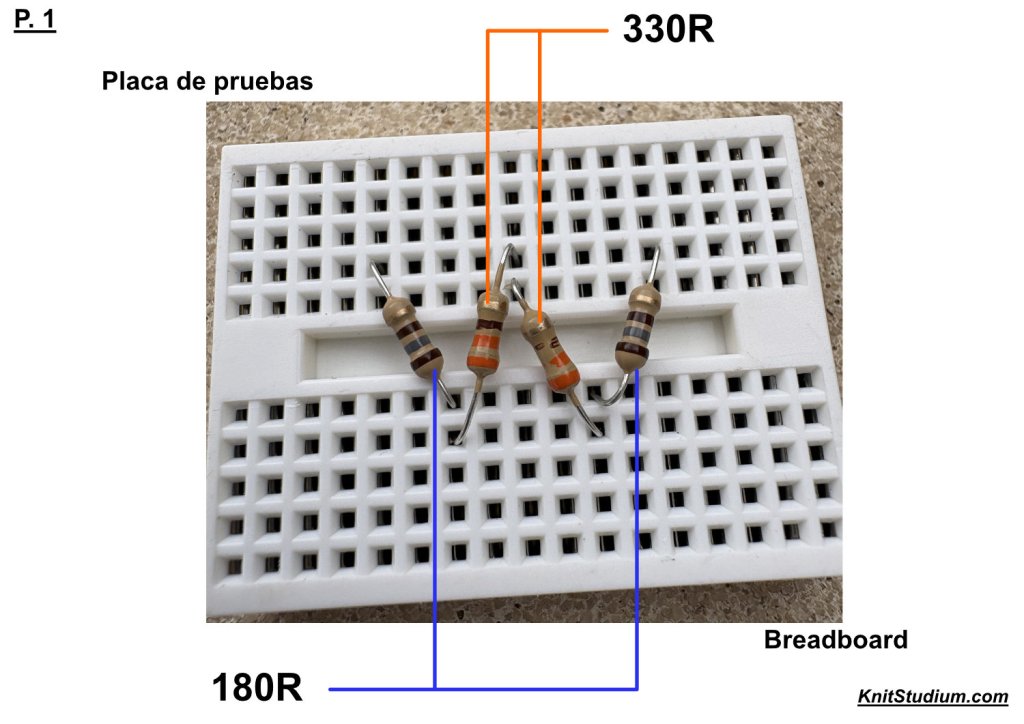

– 2 resistencias de 330R (naranja-naranja-marrón).
– 2 resistencias de 180R (marrón-gris-marrón).

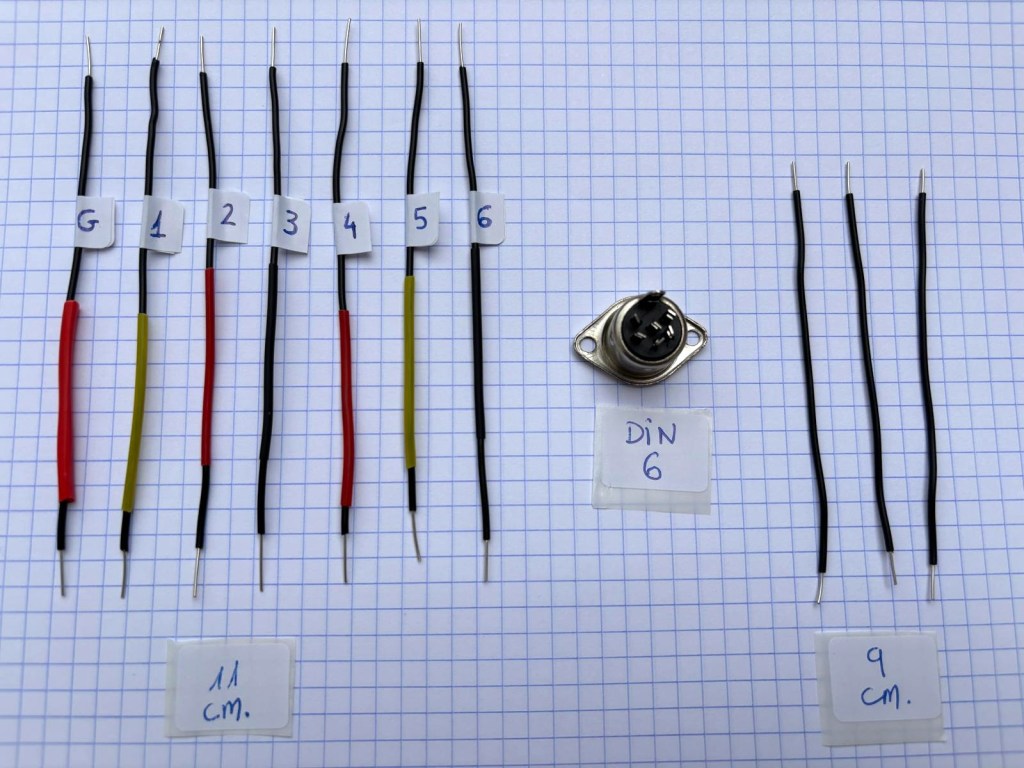

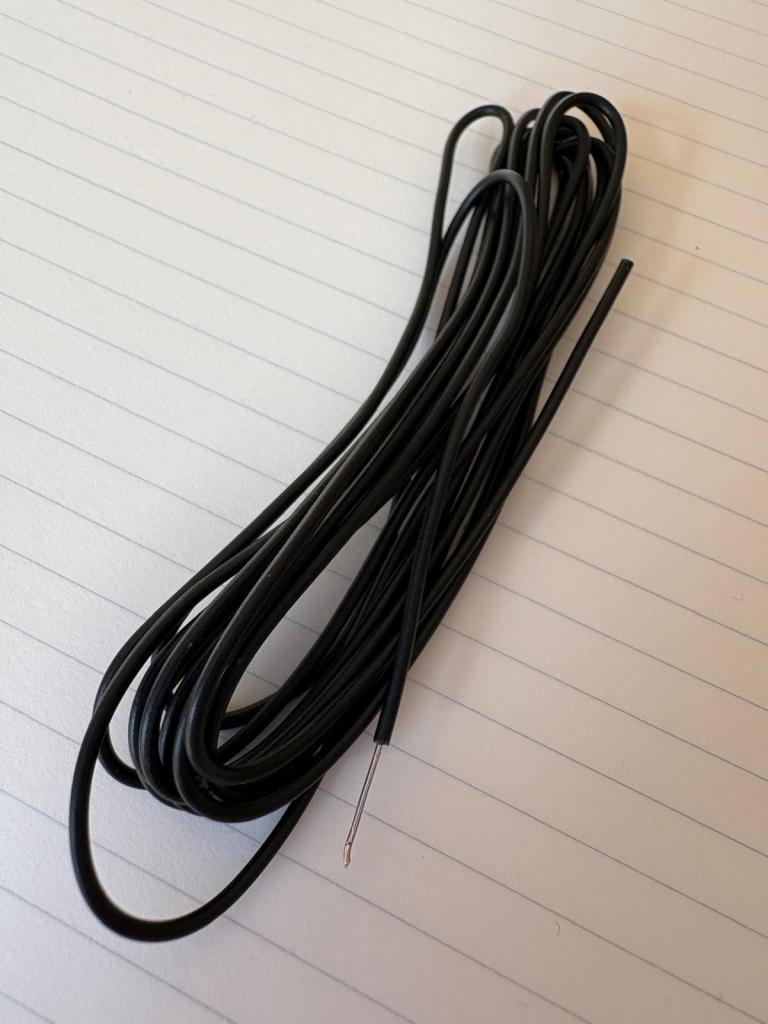

– 2 metros de cable de un solo núcleo de 0,6 mm (no recomiendo cables de colores-puente o Dupont).

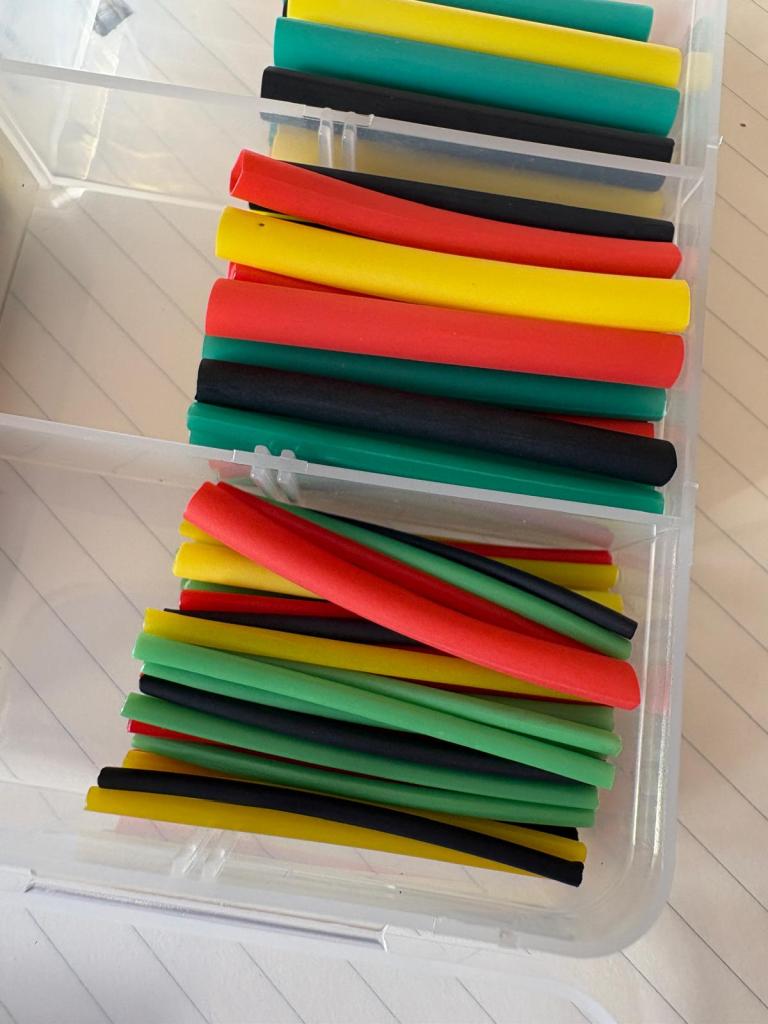

– Fundas termo-retráctiles para aislar los cables.

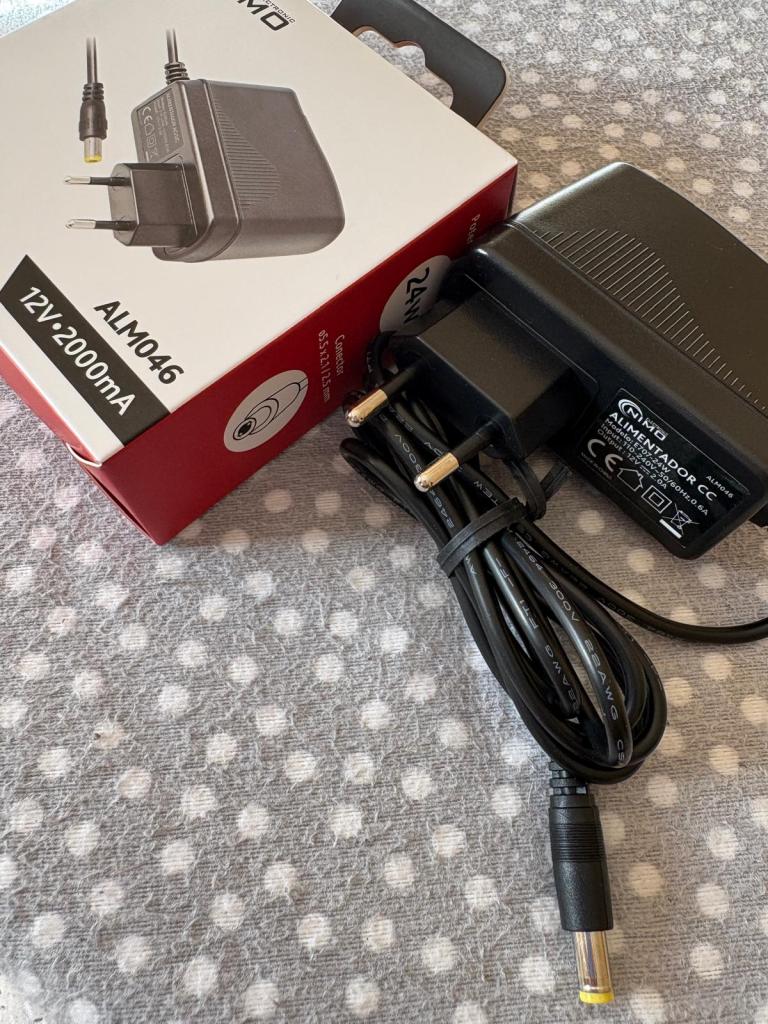

– Fuente de alimentación de 12V – 2000 mA, centro positivo, conector de 2.1 o 2.5 mm.
– Alicates cortaalambres, tijeras y un destornillador pequeño de estrella.
– Un soldador y soldadura (opcional, pero muy recomendable, yo sí he soldado los cables del conector DIN. No soldar los cables que van a la propia placa Arduino ni a los de la placa de pruebas ya que ambas placas se podrían averiar).

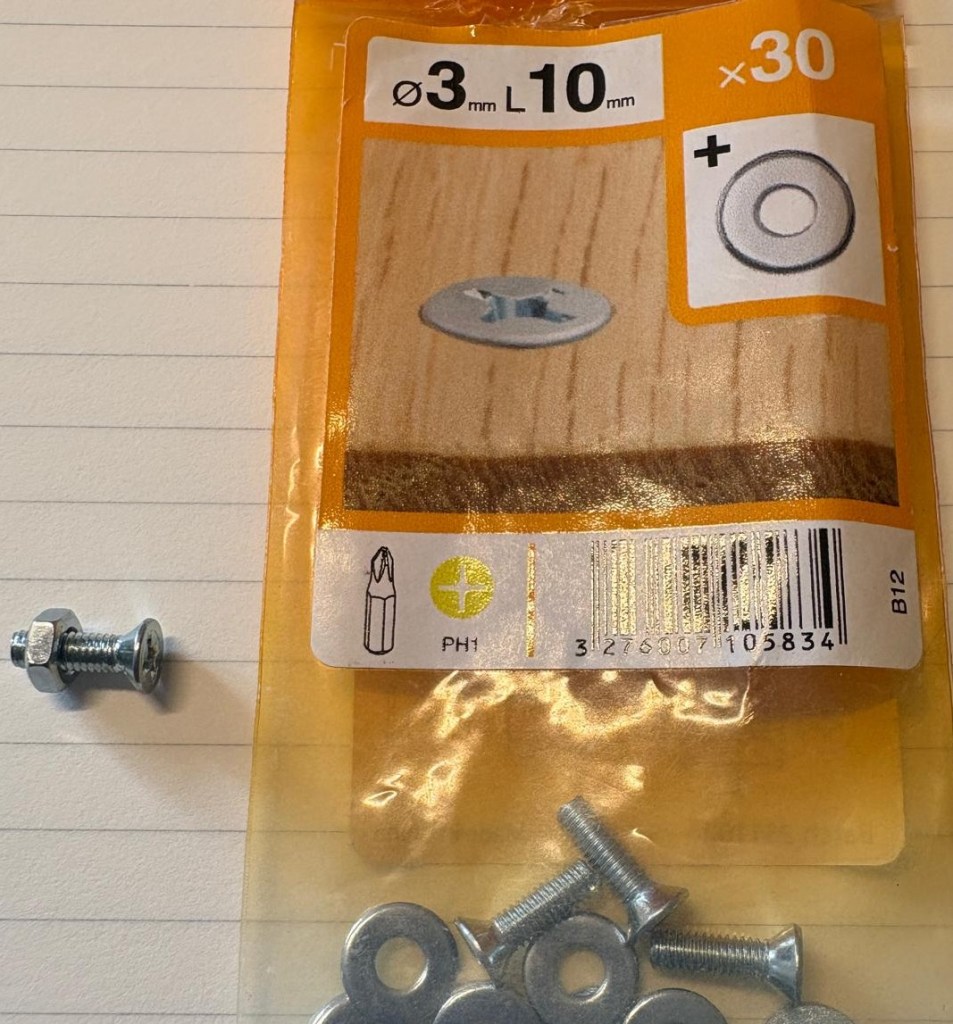

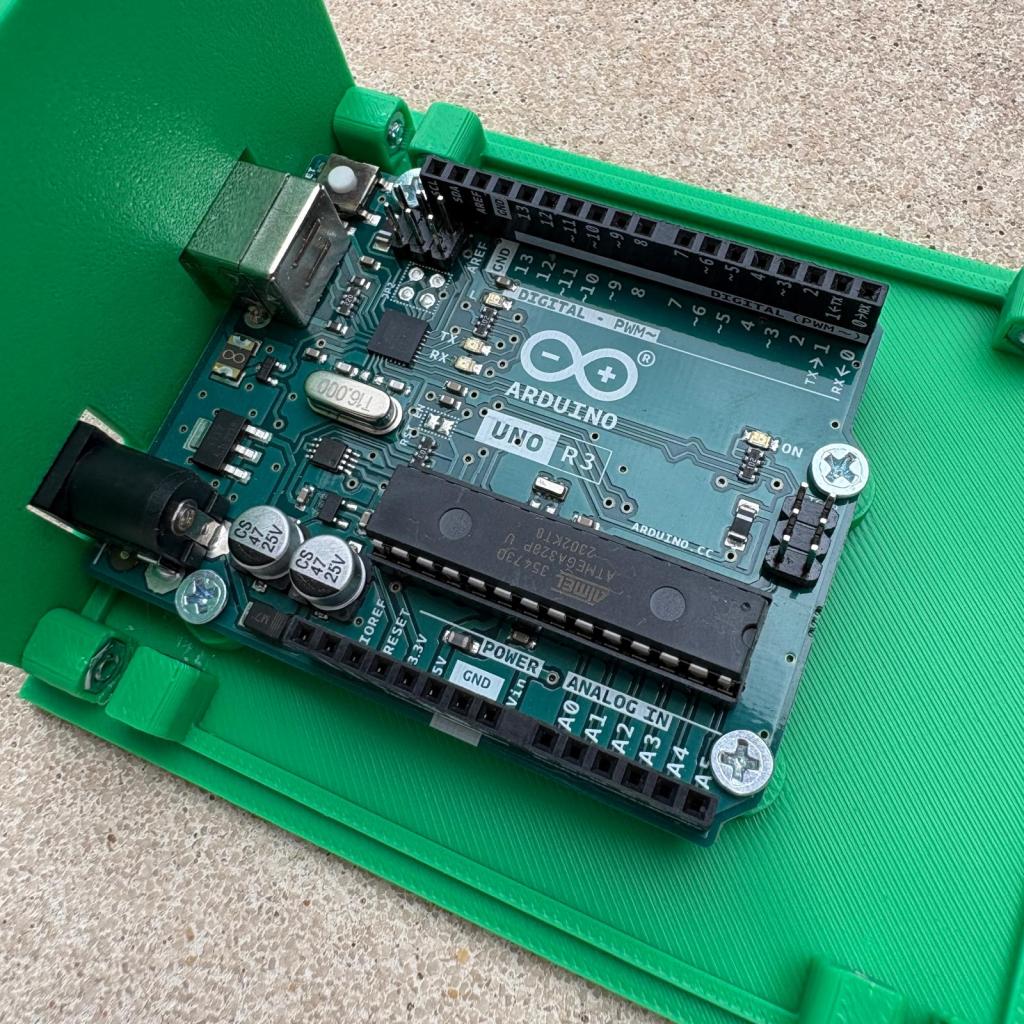

– 18 de tornillos M3 de 10 mm de largo con tuercas para atornillar la placa Arduino a la caja de plástico y montar la propia caja en sí misma.

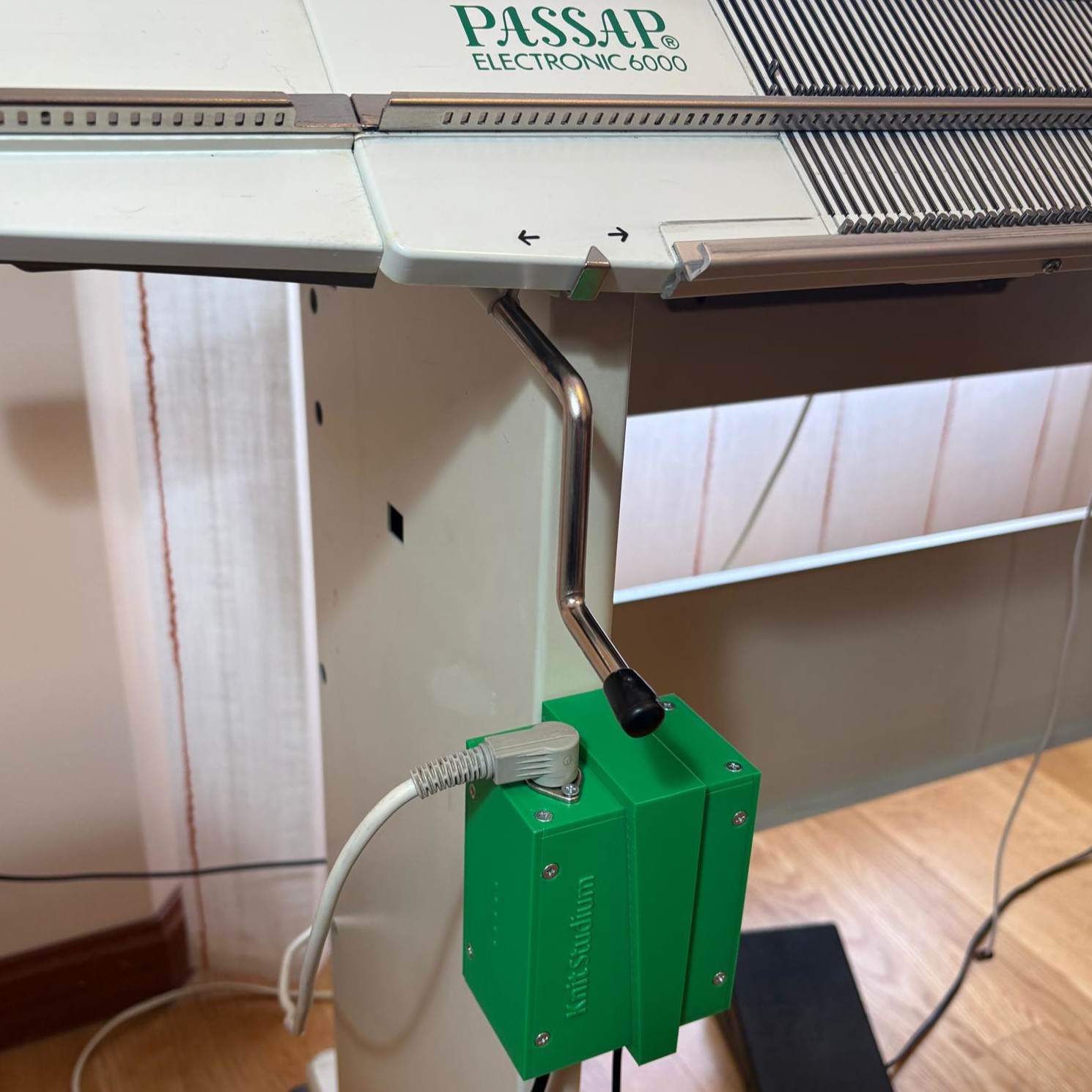

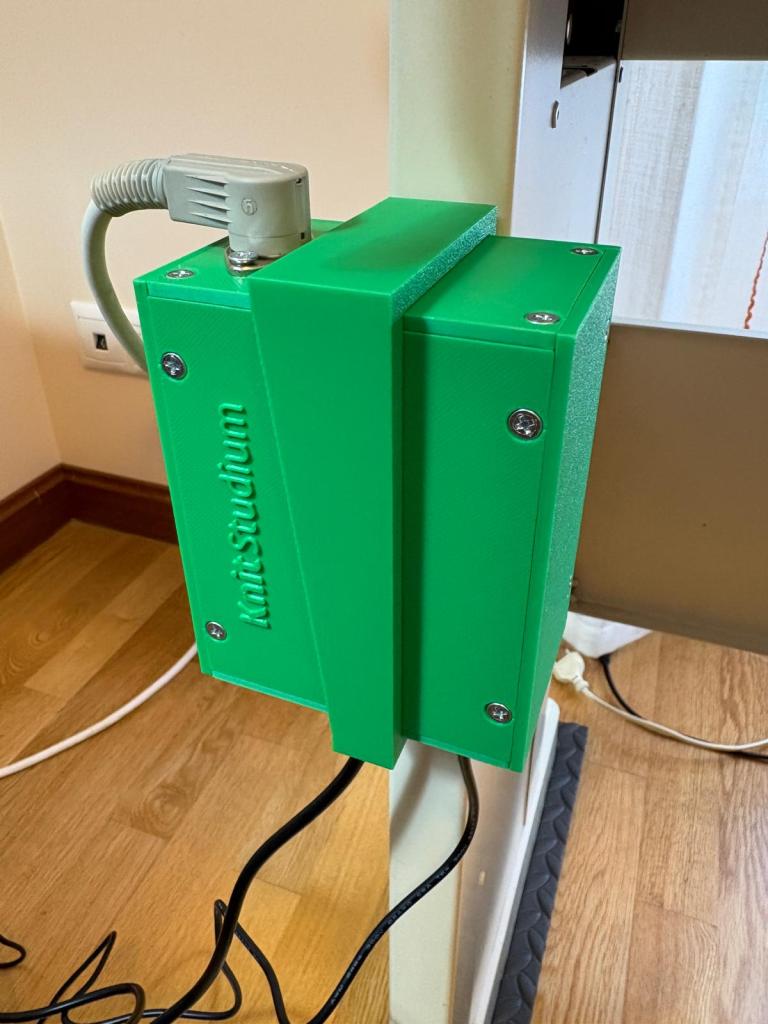

– 2 tornillos de M3,5 de 10-12 mm de largo (de rosca tipo tuerca) para atornillar el soporte a la pata de la tricotosa, también puedes colocar la caja en cualquier otro sitio siempre que llegue el cable que antes iba a la Consola).
– Etiquetas adhesivas o algo similar para etiquetar cada cable con su número correspondiente según el gráfico de montaje.
– Un ordenador Windows (este tutorial lo he hecho sobre Windows 11), Mac o Linux.

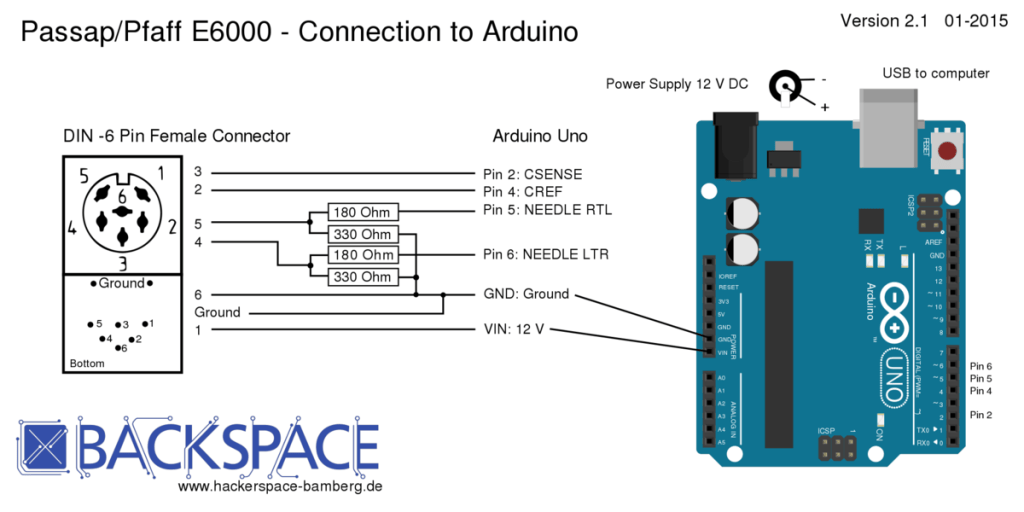

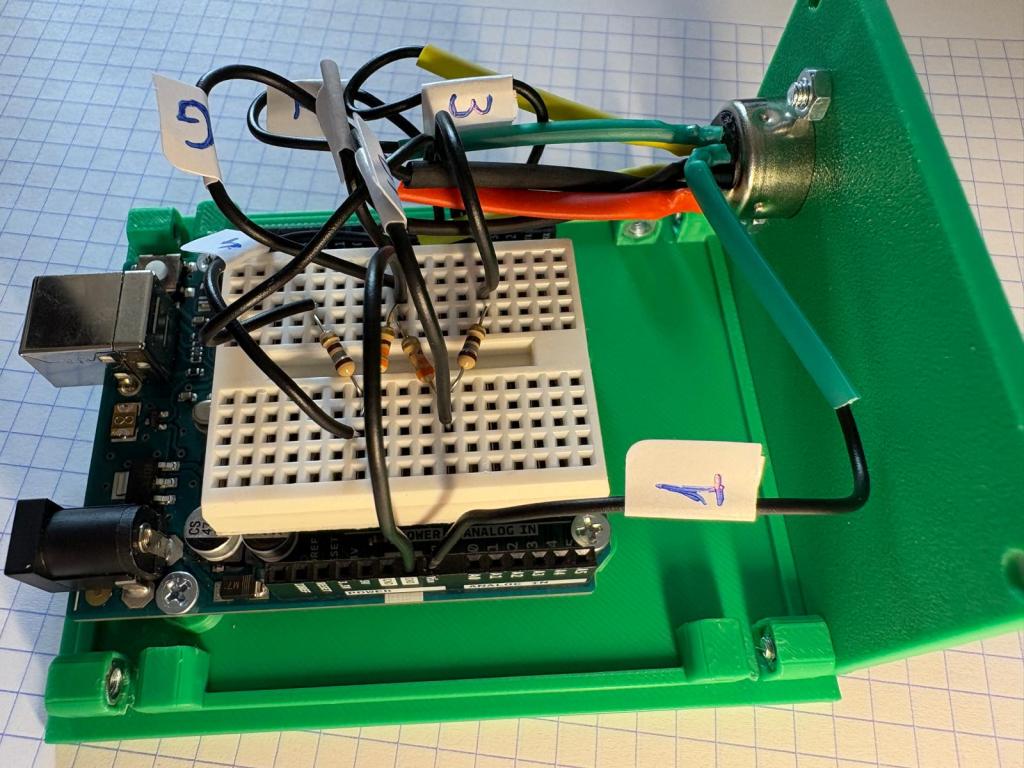

– Paciencia y hacerlo exactamente igual según el gráfico de la placa Arduino.
